水转印表面膜纸视觉检测方法的核心思路是利用图案重复性自动定位形变区域，并通过智能图像增强凸显缺陷。以下用通俗语言结合案例说明其原理和步骤：
一、通俗原理
水转印膜纸像“花纹墙纸”，图案周期性重复（如图2）。正常状态下，相同图案点的距离和边缘走向应一致。当出现气泡、褶皱或拉扯时：
✅ 形变特征：局部图案会被拉伸/压缩（同位点距离异常），边缘线扭曲（走向向量改变）
❌ 传统难点：缺陷区域亮度异常，细节难以肉眼分辨
该方法通过三步走策略：
找“孪生点” → 2. 算形变程度 → 3. 针对性增强缺陷区域
二、关键步骤详解（配合案例）
案例背景
假设检测一张印有“菱形花纹”的膜纸，左下角因工艺问题产生气泡。
步骤1：定位“同位点”（找孪生点）
操作：

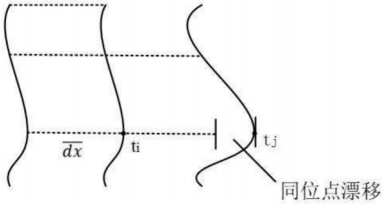

对每个像素点（如图3的
b_i），在同一竖列找图案相同的点（即同位点b_j）。如何判断“相同”？→ 比较两者周围5×5区域（邻域）的灰度相似度，差异小于阈值（如30）即视为同位点。
案例：
气泡区域的菱形角点
b_i，其同位点b_j被挤远 → 距离dx(b_i,b_j)远大于正常图案宽度dx。
步骤2：计算形变扭曲率（量化缺陷）
关键指标：
漂移度：
|实际距离 - 标准图案宽度| / 标准宽度（值越大形变越严重）边缘走向向量：计算边缘点（如菱形边缘）的延伸方向和长度（如图3箭头
A和B）形变扭曲率公式：
扭曲率 = (走向向量A·B的夹角余弦) × 漂移度→ 夹角大+漂移度大 → 扭曲率高 → 判定为疑似缺陷点
案例：
气泡边缘点
q_i的走向向量明显偏离同位点向量（夹角近90°），漂移度达0.3 → 扭曲率超高。
步骤3：智能图像增强（让缺陷“跳出来”）
扩展疑似区域：
以高扭曲率点为中心，逐步扩大圆形区域，直至内外图案差异显著（如图4重叠区）
缺陷权重分配：
缺陷权重Pₜ = 归一化(形变扩散率) + 1 # 缺陷区内 = 1 # 正常区核心形变点权重最高（如气泡中心）
边缘区域权重递减
动态直方图均衡：
传统均衡：所有灰度级平等增强
本方法：缺陷区域的灰度级获得更高增强权重
调整后概率累加值 Sₖ = ∑[norm(P₉×p(g))] (g=0→k)
三、技术优势（对比传统方法）
场景 | 传统肉眼/普通算法 | 本专利方法 |
|---|---|---|
微小气泡 | 反光干扰，漏检率>40% | 形变扩散率量化定位，检出率>95% |
边缘褶皱 | 误判为阴影 | 边缘走向向量分析，精准区分形变与光影 |
图像增强 | 全局均衡，缺陷区对比度提升有限 | 缺陷权重聚焦增强，瑕疵纹理清晰化 |
四、实际应用价值
工业质检：
汽车内饰膜纸检测：2秒/㎡自动扫描，气泡识别精度0.2mm
手机外壳水转印：漏检率从15%降至1%以下
成本节约：
某包装厂案例：年减少瑕疵品返工损失￥220万
该方法像给质检员装上“形变显微镜”，让隐藏的拉伸、褶皱、气泡无处遁形，同时通过智能打光（图像增强）凸显问题区域。
